Quy trình lắp đặt kho lạnh | Nguyễn Hoàng Century

Để hoàn thiện một kho lạnh đưa vào sử dụng cần rất nhiều công đoạn và quy chuẩn khác nhau. Hãy cũng nhà thầu Nguyễn Hoàng chúng tôi tìm hiểu về quy trình lắp đặt kho lạnh qua bài viết dưới đây nhé.

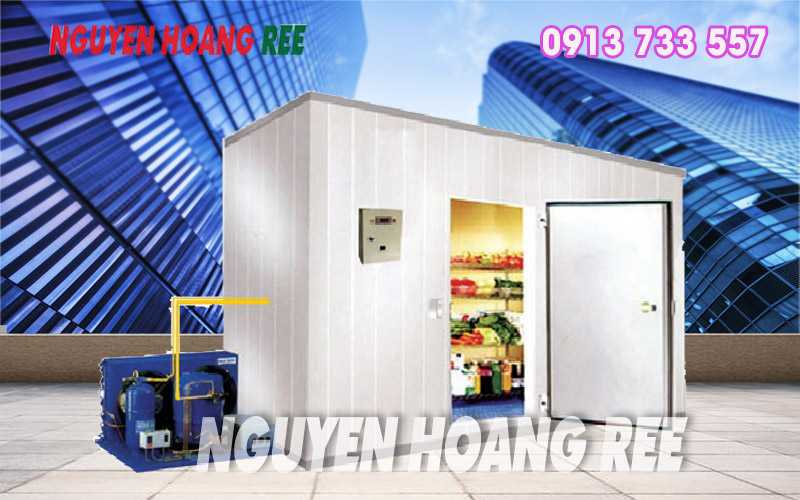

Quy trình lắp đặt kho lạnh

>> Chủ đề liên quan

1. Kiểm tra bề mặt nền kho

Mặt bằng kho lạnh

  • Sử dụng máy chiếu Laser để kiểm tra mặt phẳng nền kho.
  • Chỉnh sửa, khắc phục các vị trí chưa chuẩn xác, sai lệch.
  • Mặt bằng kho lạnh phải được xử lý cẩn thận để tránh gây khó khăn cho các bước lắp đặt tiếp theo.

2. Lắp đặt treo trần và panel

Lắp đặt panel kho lạnh

2.1 Lắp đặt treo trần (Dành cho các kho lạnh lớn, với kích thước chiều dài panel trần trên 3.6m)

  • Hệ thống treo trần phải đảm bảo được khả năng chịu lực tốt và có độ bền cao. Để đáp ứng nhu cầu này, loại vật liệu được sử dụng phổ biến nhất là thép có đường kính 27 hoặc 34 mm tùy theo vị trí trong kết cấu khung dầm.
  • Cần chú ý độ nghiêng, các vị trí lún hoặc những bất lợi khác trên bề mặt để tính toàn phân bổ số lượng và khối lượng các thanh thép hợp lý.
  • Kiểm tra những yếu tố khác ảnh hưởng đến độ chắc chắn của khung dầm để điều chỉnh cho phù hợp.
  • Kiểm tra kích thước của thanh thép, đảm bảo độ cao của khung dầm phù hợp với độ cao phủ bì của kho lạnh.
  • Xác định các vị trí cần treo móc, lắp đặt hệ thống treo trần theo đúng bản thiết kế đưa ra.

2.2 Lắp đặt Panel

  • Có 3 liên kết panel chính trong kho: tường-trần, tường- tường, tường- nền.
  • Đối với tường kho đầu tiên (hoặc cuối cùng) chưa được liên kết với Panel trần cần được gia cố bằng hệ thống gông cảo vững chắc để tránh ngã đổ.
  • Đối với các vách tường liền sau đó, Panel tường được lắp đặt đồng thời với Panel trần theo bản vẽ liên kết trần – tường.
  • Trong quá trình lắp ráp, để đảm bảo liên kết chặt chẽ giữa các tấm Panel tường –  trần, dùng các thanh V tole 40 x 40 x 2 mmT dài 200 mm bắn rivet định vị mặt trong và mặt ngoài của các mối ghép của từng cặp tấm Panel. Khi khoảng tường và trần lắp ráp đã dài bằng thanh nhôm V 60 x 50 x 2 mmT thì thay các thanh định vị bằng các thanh nhôm.
  • Đảm bảo khe hở giữa 2 tấm Panel từ 3 đến 5 mm trong quá trình lắp ráp. Các bộ khoá Camlock âm (-) và dương (+) được siết chặt với nhau.

3. Lắp đặt cửa kho lạnh

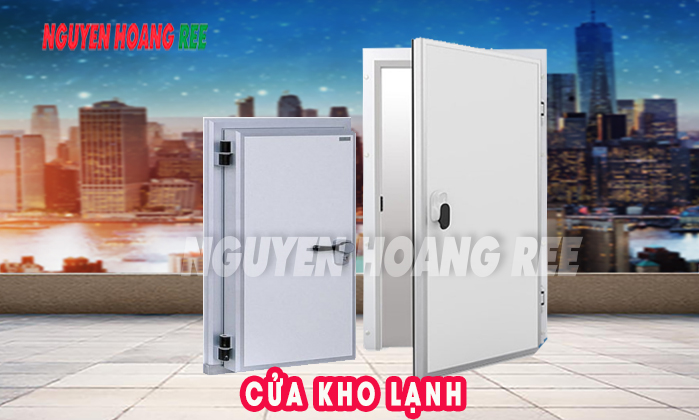

Lắp đặt cửa kho lạnh

3.1 Đối với cửa bản lề

  • Đảm bảo lề phải đúng quy cách và đủ lực, chắn chắn để chịu đựng trọng lượng của cửa.
  • Cửa phải được thiết kế mở đóng linh hoạt, dễ dàng.
  • Các Joint lạnh phải kín, không gây thoát hơi ra bên ngoài.
  • Thiết bị điện trở sưởi luôn trong trạng thái hoạt động tốt khi kho lạnh vận hành.

3.2 Đối với cửa trượt

  • Cửa trượt phải vững chắc, an toàn, trượt qua lại dễ dàng và nhẹ nhàng, không gây chấn động khung sườn.
  • Tay cầm chắc chắn, không trơn trượt.
  • Tương tự của bản lề, các Joint lạnh phải thiết kế kín, không gây thoát hơi ra bên ngoài.
  • Thiết bị điện trở sưởi luôn phải hoạt động tốt.

4. Lắp đặt đường ống

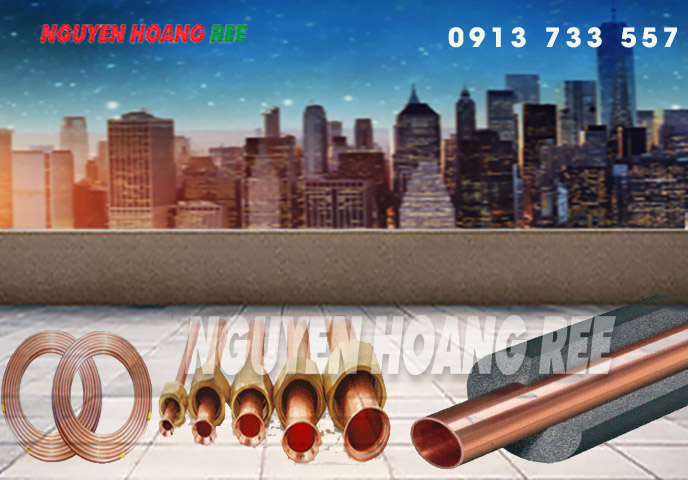

Lắp đặt đường ống đồng kho lạnh

  • Vệ sinh sạch sẽ các ống đồng trước khi lắp đặt.
  • Các đường ống phải đi song song hoặc vuông góc với kết cấu như: tường, trần.
  • Cố định đường ống trên giá đỡ, các giá đỡ phải được sơn chống sét. Trường hợp dùng superlon thì không cần đệm dưới . Nếu không phía dưới phải có đệm gỗ, cao su chịu nhiệt hoặc PU có độ dày tương ứng với chiều dày bọc cách nhiệt
  • Các đường ống phải được bọc cách nhiệt bằng superlon hoặc đổ foam theo quy định.

5. Lắp đặt cụm máy nén, dàn lạnh

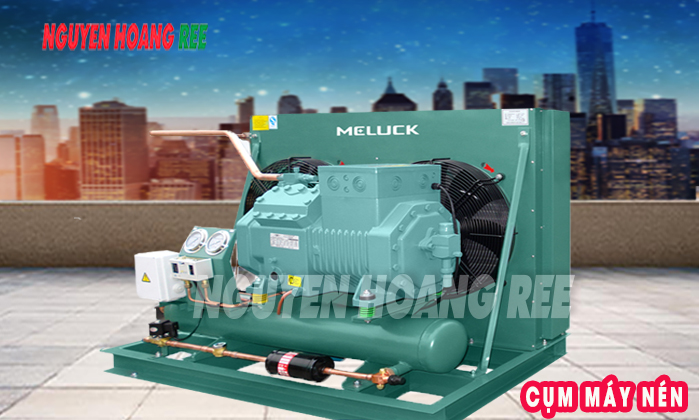

Lắp đtặ cụm máy nén kho lạnh, kho đông

  • Lắp đặt phải đúng kỹ thuật và bản thiết kế đã bố trí
  • Cụm máy nén dàn ngưng phải được lắp đặt trên dàn khung sắt hoặc móng bên tông cao từ 150m trở lên nhằm đảm bảo máy móc không bị hư hỏng. Khung hay móng phải bằng phẳng và có rãnh thoát nước.
  • Với dàn ngưng giải nhiệt gió nên đặt ở cách tưởng tối thiểu 300mm.
  • Đối với dàn ngưng giải nhiệt nước khi lắp đặt ở hai đầu dàn ngưng phải cách tường tối thiểu là 500mm
  • Phải có bao che hoặc làm mái che cho cụm đặt máy, bơm nước giải nhiệt khi đặt máy ngoài trời
  • Máy nén nên đặt thấp hơn dàn lạnh

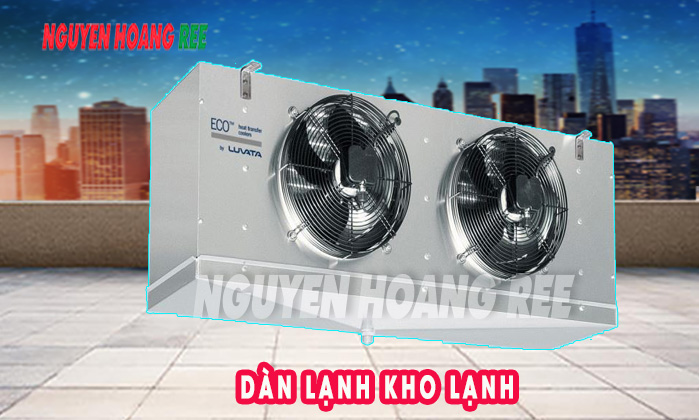

Lắp đặt cụm dàn lạnh

  • Nếu hệ thống đấu song song nhiều dàn lạnh thì đường ống hút nhánh của từng dàn lạnh phải gắn phía trên đường ống hút chính cao hơn từ 150mm trở lên.
  • Đường ống xả nước dàn lạnh nằm trong kho phải đảm bảo độ dốc lớn hơn 15%, đi thẳng ngay ra ngoài kho để tránh bị đông đá.
  • Với kho âm, đường ống xả nước phải được bọc cách nhiệt và đặt dây điện trở xả ống bên trong ống, chiều dài dây điện trở phải ra khỏi vách panel từ 100mm – 150mm.

6. Lắp đặt tủ điều khiển

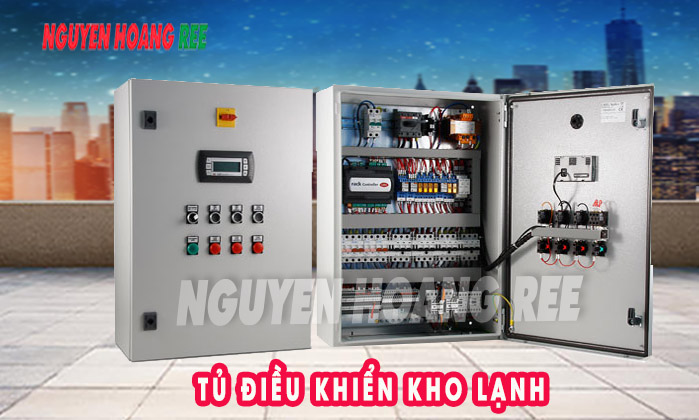

Lắp đặt tủ điều khiển kho lạnh

  • Tủ điện phải lắp đặt tại vị trí khô thoáng, không ẩm ướt, tiện vận hành.
  • Hệ thống điện phải được lắp đúng kỹ thuật theo bố trí trong bản thiết kế nguyên lý điện.
  • Chú ý dùng kích cỡ dây điện chuẩn xác, kiểm tra độ dài dây trước khi cắt. Dây điện được đi trong ống điện hoặc thang điện & phải được sắp xếp ngay ngắn, cố định vào thang bằng dây rút. Không được đi đường dây điện qua nguồn phát nhiệt cao.
  • Các ống điện lắp ngoài trời phải lắp đặt sao cho nước không ngưng đọng trong ống hay lọt vào thiết bị.
  • Các đầu dây phải đánh số phân biệt để tránh nhầm lẫn và dễ sửa chữa.

7. Kiểm tra và vận hành

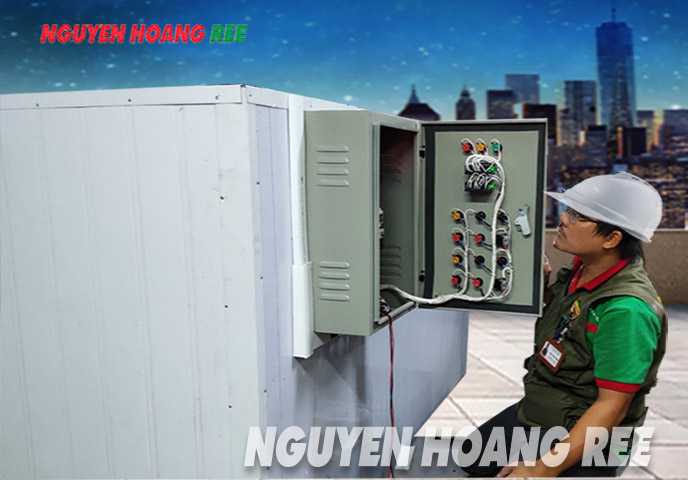

Vận hành lắp đặt kho lạnh

  • Lắp đặt hoàn thiện những thanh V nhôm vào các mối ghép ở cạnh góc trong và ngoài kho, cùng với nắp bịt đầu khoá Camlock.
  • Lắp đặt cửa kho lạnh theo hướng dẫn lắp ráp của nhà sản xuất.
  • Ráp đúng và đủ số lượng các phụ kiện kho còn lại như đèn kho lạnh, công tắc chuông, đồng hồ nhiệt độ, van cân bằng áp suất, chuông báo động,…
  • Kiểm tra cẩn thận toàn bộ các mối ghép trong kho, sau đó bắn silicone giữa các khe hở để hoàn tất quy trình và chạy thử.
